SAG w motocyklu – co to jest i jak go zmierzyć?

Źle ustawiony SAG potrafi zepsuć prowadzenie nawet motocykla wyposażonego w drogie, w pełni regulowane zawieszenie. Maszyna może niechętnie skręcać, nerwowo reagować na hamowanie, dobijać na nierównościach albo tracić przyczepność na wyjściu z zakrętu. Często kierowca próbuje wtedy kręcić regulacją tłumienia odbicia i kompresji, choć problem leży gdzie indziej: sprężyna pracuje w niewłaściwym zakresie.

Pomiar nie wymaga specjalistycznej elektroniki. Potrzebna jest miarka, stojak umożliwiający pełne odciążenie zawieszenia, taśma do zaznaczenia punktów oraz druga osoba. Cała procedura zajmuje około 20–30 minut. Ważniejsze od samego czasu jest jednak zachowanie powtarzalności: mierzenie zawsze między tymi samymi punktami, jazda w pełnym wyposażeniu i kilkukrotne uśrednienie wyniku.

Co oznacza SAG i jak wpływa na prowadzenie motocykla?

SAG to ugięcie zawieszenia względem pozycji, w której koło jest całkowicie odciążone, a amortyzator lub widelec maksymalnie rozciągnięty. Mówiąc prościej: pokazuje, jak głęboko motocykl „siada” pod własnym ciężarem oraz pod obciążeniem kierowcy.

W praktyce rozróżnia się dwa podstawowe pomiary:

• SAG statyczny, nazywany również free sag – ugięcie motocykla stojącego na kołach, ale bez kierowcy;
• SAG z kierowcą, czyli rider sag lub dynamic sag – ugięcie motocykla z kierowcą ubranym tak, jak do jazdy.

Dla tylnego zawieszenia stosuje się trzy wartości:

• R1 – odległość przy całkowicie odciążonym tylnym kole;
• R2 – odległość po postawieniu motocykla na kołach, bez kierowcy;
• R3 – odległość po zajęciu przez kierowcę normalnej pozycji.

Obliczenia są proste:

SAG statyczny = R1 – R2

SAG z kierowcą = R1 – R3

Taką samą zasadę można zastosować z przodu, używając oznaczeń F1, F2 i F3. Öhlins w swoich instrukcjach zaleca właśnie trzyetapowy pomiar: zawieszenie w pełni rozciągnięte, motocykl stojący bez kierowcy oraz motocykl obciążony kierowcą.

SAG ustala pozycję motocykla wewnątrz dostępnego skoku zawieszenia. Zawieszenie nie może pracować wyłącznie „w dół”. Musi zachować część skoku również na rozprostowanie koła, gdy motocykl przejeżdża przez zagłębienie albo tylne koło zostaje odciążone na nierównej nawierzchni.

Gdy SAG jest zbyt mały, motocykl stoi za wysoko:

• zawieszenie ma mały zapas ruchu w kierunku rozciągnięcia;
• koło łatwiej traci kontakt z nawierzchnią na zagłębieniach;
• tył może podskakiwać i przesuwać się na nierównościach;
• motocykl może stać się nerwowy przy przyspieszaniu;
• komfort wyraźnie spada.

Gdy SAG jest zbyt duży, motocykl siedzi za nisko:

• pozostaje za mało skoku na dobicie;
• zawieszenie częściej dochodzi do ogranicznika;
• zmienia się geometria motocykla;
• kierowanie może stać się cięższe i mniej precyzyjne;
• przy mocnym przyspieszaniu lub jeździe z pasażerem tył przesadnie siada.

Nie istnieje jedna uniwersalna wartość odpowiednia dla każdego motocykla. Pierwszeństwo ma instrukcja obsługi konkretnego modelu albo karta ustawień producenta amortyzatora. Öhlins podaje jako ogólny punkt wyjścia dla wielu konstrukcji około 25 ± 5 mm SAG-u statycznego z tyłu oraz SAG z kierowcą równy mniej więcej 30 proc. całkowitego skoku tylnego koła. Dla przodu w jednej z ogólnych instrukcji producent wskazuje 25 ± 5 mm ugięcia statycznego i 60 ± 5 mm ugięcia z kierowcą, ale nie są to liczby, które należy bez sprawdzenia przenosić na każdy motocykl.

W praktyce drogowej można przyjąć następujące zakresy startowe:

To zakresy robocze, nie dane homologacyjne. Motocykl enduro ze skokiem tylnego koła 300 mm będzie zwykle potrzebował około 90–105 mm SAG-u z kierowcą. W starszych kartach ustawień motocrossowych Öhlins dla pełnowymiarowych KTM-ów pojawiały się na przykład wartości 95–105 mm z kierowcą i 30–40 mm bez kierowcy. Pokazuje to, dlaczego samo hasło „ustaw 30 mm” bez wskazania rodzaju SAG-u jest błędne.

Najczęstszy błąd? Kierowca zna tylko wartość SAG-u z obciążeniem i ignoruje SAG statyczny. Tymczasem zestawienie obu wyników pozwala ocenić, czy twardość sprężyny pasuje do masy kierowcy.

Jak zmierzyć SAG krok po kroku?

Pomiar najlepiej wykonywać na równej, twardej nawierzchni. Motocykl powinien mieć prawidłowe ciśnienie w oponach, sprawne łożyska zawieszenia i normalny poziom paliwa. Jeżeli przygotowujesz ustawienie do podróży, zamontuj kufry i włóż do nich typowy bagaż. Pomiar pustego motocykla nie ma większego sensu, jeżeli później jedziesz z dodatkowym obciążeniem wynoszącym 30–40 kg.

Potrzebujesz:

• miarki stalowej albo taśmy mierniczej z podziałką milimetrową;
• stojaka centralnego, podnośnika lub stabilnego stojaka serwisowego;
• cienkiej taśmy malarskiej do zaznaczenia punktów;
• notatnika lub telefonu;
• jednej albo najlepiej dwóch osób do pomocy.

1. Przygotuj motocykl i kierowcę

Kierowca powinien mieć na sobie pełne wyposażenie:

• kask;
• kurtkę i ochraniacze;
• spodnie;
• buty;
• plecak lub system hydracyjny, jeżeli jest stale używany.

Różnica między masą kierowcy w ubraniu codziennym a masą podczas jazdy często wynosi 5–10 kg. W przypadku odzieży adventure, ciężkich butów, narzędzi i plecaka może być jeszcze większa.

Ustaw regulację tłumienia zgodnie z bazowymi nastawami producenta. Samo tłumienie nie powinno zmieniać statycznego położenia zawieszenia, ale mocno zabrudzony, zapowietrzony albo przycinający się amortyzator może utrudnić uzyskanie powtarzalnych wyników.

2. Zmierz R1 – zawieszenie całkowicie rozciągnięte

Unieś motocykl tak, aby tylne koło oderwało się od podłoża, a amortyzator był całkowicie rozciągnięty. Konstrukcja musi stać stabilnie. Motocykl oparty przypadkowo na lewarku samochodowym to zły pomysł – wystarczy ruch kierownicy, żeby całość spadła.

Wybierz dwa jednoznaczne punkty pomiarowe:

• środek osi tylnego koła;
• stały punkt na ramie, stelażu lub zadupku, możliwie pionowo nad osią.

Na plastikowym błotniku warto przykleić kawałek taśmy i zaznaczyć cienką linię. Nie mierz do dolnej krawędzi elastycznego plastiku, który ugina się pod naciskiem miarki.

Zapisz wartość R1, na przykład:

R1 = 610 mm

Nie ma znaczenia, czy pomiar wynosi 610 czy 710 mm. Liczy się różnica między kolejnymi odczytami.

3. Zmierz R2 – motocykl bez kierowcy

Opuść motocykl na koła. Przytrzymaj go w pionie, bez podpórki bocznej. Kilka razy dociśnij tył, a następnie pozwól zawieszeniu spokojnie wrócić.

Najlepiej wykonać dwa odczyty:

1. po lekkim dociśnięciu motocykla i powolnym puszczeniu;
2. po lekkim uniesieniu tyłu i powolnym opuszczeniu.

Jeżeli pierwszy pomiar daje 585 mm, a drugi 581 mm, zawieszenie zatrzymuje się w różnych miejscach z powodu tarcia. Przyjmij średnią, czyli 583 mm. Różnica 1–2 mm jest normalna. Rozrzut 5 mm i więcej może oznaczać suche tuleje, zabrudzone uszczelniacze, napięte łożyska wahacza albo nieprawidłowo ustawioną oś koła.

Przykład:

R2 = 585 mm

SAG statyczny = 610 – 585 = 25 mm

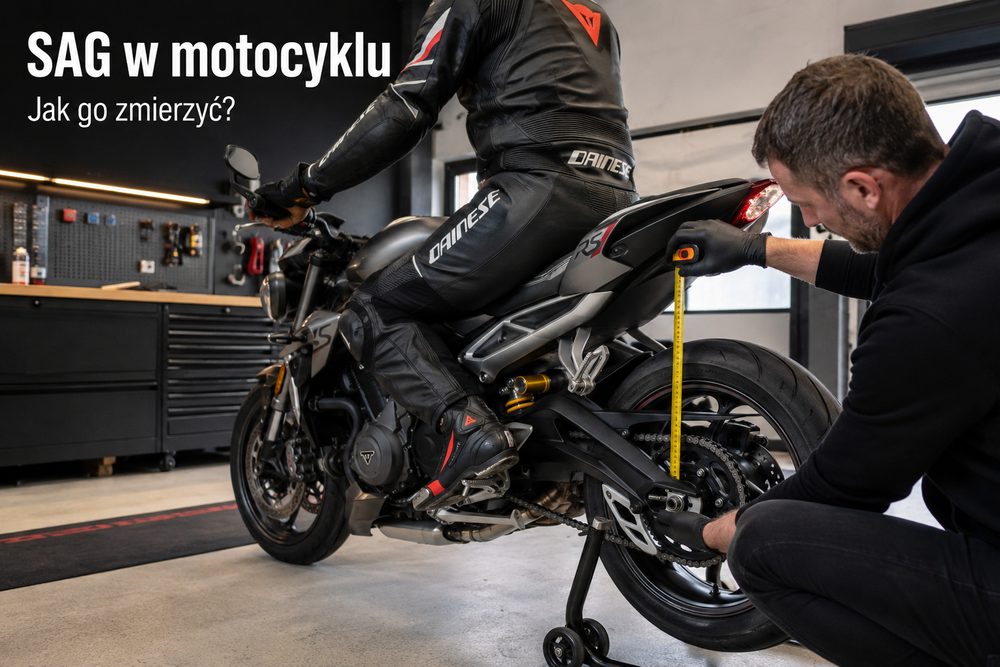

4. Zmierz R3 – motocykl z kierowcą

Kierowca siada na motocyklu w naturalnej pozycji. Nie wolno podpierać się nogami o ziemię. Stopy powinny znajdować się na podnóżkach, dłonie na kierownicy, a ciało w miejscu odpowiadającym normalnej jeździe.

Pozycję dobiera się do zastosowania:

• na motocyklu drogowym – normalna pozycja siedząca;
• na sportowym – pozycja jazdy, bez przesadnego kładzenia się na zbiorniku;
• w enduro – pozycja zalecana przez producenta, najczęściej siedząca dla bazowego pomiaru;
• przy ustawieniu motocykla turystycznego – dokładnie tak, jak podczas wyjazdu, wraz z bagażem i ewentualnie pasażerem.

Druga osoba stabilizuje motocykl, trzecia mierzy. Da się to zrobić we dwie osoby, lecz łatwo wtedy przekrzywić maszynę albo zmienić pozycję ciała.

Przykład:

R3 = 510 mm

SAG z kierowcą = 610 – 510 = 100 mm

Powtórz cały odczyt co najmniej trzy razy. Wyniki 99, 101 i 100 mm są wiarygodne. Wyniki 92, 100 i 108 mm oznaczają, że zmienia się pozycja kierowcy, punkty pomiarowe albo zawieszenie pracuje z nadmiernym tarciem.

5. Zmierz przedni SAG

Z przodu można mierzyć odległość między osią koła a stałym punktem na dolnej półce lub użyć opaski zaciskowej założonej na ladze widelca. Opaska dobrze pokazuje wykorzystany skok, lecz ma ograniczenie: uszczelniacz przeciwpyłowy stawia opór, a wynik bywa obciążony tarciem początkowym widelca.

Procedura pozostaje taka sama:

• F1 – przednie koło odciążone;
• F2 – motocykl na kołach bez kierowcy;
• F3 – motocykl z kierowcą;
• SAG statyczny przodu = F1 – F2;
• SAG przodu z kierowcą = F1 – F3.

Podczas pomiaru przodu nie wciskaj hamulca. Zacisk zablokuje koło, a widelec będzie pracował po innym torze niż podczas swobodnego osiadania. Trzymaj motocykl przy ścianie, za kierownicę lub korzystaj z pomocy drugiej osoby.

Jak interpretować wynik i prawidłowo ustawić napięcie wstępne?

Napięcie wstępne sprężyny, potocznie nazywane preloadem, nie zmienia jej twardości. Sprężyna o współczynniku 95 N/mm nadal wymaga około 95 N dodatkowej siły, aby ścisnąć ją o kolejny milimetr. Regulacja zmienia natomiast początkowe ściśnięcie sprężyny, wysokość motocykla i punkt pracy zawieszenia.

To rozróżnienie jest podstawowe. Dokręcanie preloadu nie zamienia miękkiej sprężyny w twardą. Pozwala jedynie skorygować położenie motocykla w ograniczonym zakresie.

Najpierw ustaw SAG z kierowcą

Jeżeli SAG z kierowcą jest za duży, zwiększ napięcie wstępne. Jeżeli jest za mały, zmniejsz je.

Przykład:

• wartość docelowa: 35 mm;
• wynik: 43 mm;
• różnica: 8 mm.

Zwiększ preload, wykonaj ponowny pomiar i zapisuj każdą zmianę. Nie zakładaj, że jeden pełny obrót nakrętki zmieni SAG o dokładnie 1 mm. Przełożenie układu dźwigni, skok gwintu i twardość sprężyny powodują, że reakcja zależy od konstrukcji motocykla.

W amortyzatorze z mechanicznymi pierścieniami potrzebny jest klucz hakowy. Najpierw luzuje się pierścień kontrujący, potem obraca właściwy pierścień oporowy sprężyny. Gwint przed regulacją trzeba oczyścić. Próba obracania zapieczonej nakrętki młotkiem i śrubokrętem szybko niszczy wycięcia oraz powłokę korpusu.

Hydrauliczne pokrętło preloadu jest wygodniejsze, szczególnie w motocyklu turystycznym. Ma jednak swoje minusy:

• zakres regulacji bywa niewielki;
• mechanizm potrafi zapiec się po kilku sezonach;
• skrajne pozycje nie zawsze są wyraźnie oznaczone;
• pokrętło może obracać się ciężko po jeździe w soli i błocie.

Jeżeli regulujesz motocykl pod pasażera, policz obroty lub kliknięcia i zapisz je. „Mniej więcej pół pokrętła” po kilku tygodniach zwykle okazuje się ustawieniem nie do odtworzenia.

Następnie sprawdź SAG statyczny

Po uzyskaniu właściwego SAG-u z kierowcą oceń ugięcie motocykla bez obciążenia. To właśnie tutaj wychodzi, czy sprężyna jest prawidłowo dobrana.

Przypadek 1: SAG z kierowcą jest prawidłowy, ale SAG statyczny jest prawie zerowy

Oznacza to, że trzeba było bardzo mocno napiąć sprężynę, aby utrzymać motocykl na właściwej wysokości. Najczęściej sprężyna jest za miękka dla kierowcy, bagażu albo pasażera.

Typowe objawy:

• motocykl bez kierowcy prawie nie ugina zawieszenia;
• tył słabo kopiuje zagłębienia;
• sprężyna ma duże napięcie wstępne;
• mimo ustawionego SAG-u zawieszenie łatwo dobija podczas jazdy.

Rozwiązaniem nie jest dalsze dokręcanie preloadu, lecz twardsza sprężyna.

Przypadek 2: SAG z kierowcą jest prawidłowy, ale SAG statyczny jest zbyt duży

Sprężyna prawdopodobnie jest za twarda. Aby uzyskać wymagany SAG z kierowcą, preload został niemal całkowicie odpuszczony, a sam motocykl nadal mocno ugina zawieszenie.

Typowe objawy:

• mały zakres albo brak dalszej możliwości zmniejszenia preloadu;
• twarda reakcja na drobne nierówności;
• ograniczone wykorzystanie skoku;
• słaba przyczepność na nierównej nawierzchni.

Potrzebna jest bardziej miękka sprężyna.

Öhlins w instrukcjach zestawów modelowych podaje tę zależność wprost: gdy prawidłowej wysokości z kierowcą nie da się połączyć z właściwym SAG-iem bez obciążenia, należy zmienić sprężynę na odpowiednio miększą lub twardszą.

Nie koryguj SAG-u tłumieniem

Regulacja kompresji i odbicia odpowiada za prędkość ruchu zawieszenia, a nie za statyczne podparcie motocykla.

• Kompresja kontroluje tempo uginania.
• Odbicie kontroluje tempo rozprostowywania.
• Sprężyna i preload ustalają wysokość oraz bazowe ugięcie.

Dokręcenie kompresji może ograniczyć szybkie siadanie tyłu podczas jazdy, ale nie naprawi zbyt miękkiej sprężyny. Nadmierne zamknięcie tłumienia tylko zamaskuje problem, pogorszy reakcję na nierówności i może doprowadzić do utraty przyczepności.

Kolejność ustawiania zawieszenia powinna wyglądać następująco:

1. sprawdzenie stanu technicznego;
2. dobranie właściwej sprężyny;
3. ustawienie SAG-u;
4. ustawienie tłumienia odbicia;
5. ustawienie kompresji;
6. jazda testowa i zmiany po jednym parametrze.

Kręcenie wszystkimi regulatorami naraz nie daje żadnej wiedzy o tym, która zmiana pomogła.

Uwzględnij bagaż i pasażera

SAG mierzy się dla rzeczywistego obciążenia. Motocykl ustawiony na samotną jazdę bez kufrów nie będzie prawidłowo pracował po dołożeniu pasażera i 40 kg bagażu.

Przy turystyce warto przygotować dwa ustawienia:

• solo;
• pasażer plus bagaż.

Jeżeli hydrauliczna regulacja preloadu nie pozwala wrócić do docelowego SAG-u przy pełnym obciążeniu, sprężyna jest za miękka dla tego zastosowania. Jazda z maksymalnie dokręconym pokrętłem nie tworzy dodatkowego zakresu regulacji. To tylko koniec mechanizmu.

Trzeba też sprawdzić dopuszczalną ładowność motocykla podaną w instrukcji lub na tabliczce znamionowej. Prawidłowy SAG nie legalizuje przeciążenia. Masa kierowcy, pasażera, kufrów, stelaży i bagażu musi mieścić się w limicie producenta.

Kiedy przerwać regulację i oddać zawieszenie do serwisu?

Nie każdy zły wynik oznacza źle ustawiony preload. Pomiar należy przerwać, gdy:

• amortyzator jest mokry od oleju;
• widelec ma wyraźny wyciek;
• zawieszenie zacina się i nie wraca do tej samej pozycji;
• łożyska wahacza lub układu dźwigni mają luz;
• sprężyna jest pęknięta albo skorodowana;
• regulator obraca się bez wyczuwalnego działania;
• różnica między powtórzeniami przekracza kilka milimetrów;
• motocykl po naciśnięciu zostaje w obniżonej pozycji.

Orientacyjny koszt samego ustawienia geometrii i SAG-u w polskim serwisie zawieszeń wynosi zwykle około 100–250 zł. Dobór sprężyny wraz z wymianą może kosztować około 400–900 zł, zależnie od modelu, dostępu do amortyzatora i ceny elementu. Pełny serwis amortyzatora to przeważnie 500–1000 zł, a widelca 500–900 zł plus części. W zawieszeniach elektronicznych i półaktywnych koszt potrafi być wyższy, a procedura może wymagać diagnostyki lub kalibracji.

Najpierw jednak wykonaj poprawny pomiar. W wielu motocyklach już samo ustawienie napięcia wstępnego pod rzeczywistą masę kierowcy daje większą poprawę niż przypadkowe dokręcanie wszystkich dostępnych regulatorów.

FAQ – najczęstsze pytania o SAG w motocyklu

Czy SAG i napięcie wstępne sprężyny to to samo?
Nie. SAG jest wynikiem pomiaru ugięcia zawieszenia, a napięcie wstępne jest regulacją służącą do zmiany tego ugięcia.

Czy zwiększenie preloadu utwardza sprężynę?
Nie zmienia współczynnika sprężyny. Podnosi motocykl i przesuwa punkt pracy zawieszenia, ale sprężyna nadal ma tę samą twardość wyrażoną w N/mm.

Jaki SAG ustawić w motocyklu drogowym?
Najpierw sprawdź instrukcję konkretnego modelu. Jako zakres startowy dla tylnego zawieszenia często przyjmuje się około 30–40 mm z kierowcą, natomiast dokładna wartość zależy od skoku zawieszenia i konstrukcji motocykla.

Ile powinien wynosić SAG w enduro?
Najczęściej około 30–35 proc. skoku tylnego koła. Przy skoku 300 mm daje to mniej więcej 90–105 mm, ale niektóre modele mają własne wartości nominalne.

Czy SAG mierzy się z pełnym bakiem?
Najlepiej mierzyć motocykl w konfiguracji odpowiadającej jeździe. Różnica kilku litrów paliwa ma mniejsze znaczenie niż brak kufrów, pasażera lub wyposażenia kierowcy, ale przy precyzyjnym ustawieniu torowym należy utrzymywać podobny poziom paliwa.

Czy można zmierzyć SAG samemu?
Tylny pomiar da się wykonać przy użyciu specjalnego miernika, ale klasyczna procedura jest najpewniejsza w dwie lub trzy osoby. Samodzielne utrzymywanie motocykla w pionie zwykle pogarsza dokładność.

Dlaczego wyniki pomiaru za każdym razem są inne?
Najczęściej przez tarcie uszczelniaczy, zmianę pozycji kierowcy, przekrzywianie motocykla albo mierzenie między innymi punktami. Różnica 1–2 mm jest normalna. Rozrzut przekraczający około 5 mm wymaga sprawdzenia procedury i stanu zawieszenia.

Czy po zmianie SAG-u trzeba regulować odbicie?
Często tak. Większy preload i większe obciążenie mogą wymagać korekty odbicia, ponieważ sprężyna magazynuje inną siłę w punkcie pracy. Najpierw ustaw SAG, potem wykonaj jazdę testową i zmieniaj odbicie po 1–2 kliknięcia.

Czy obniżenie motocykla preloadem jest bezpieczne?
Tylko w niewielkim zakresie i pod warunkiem zachowania prawidłowego SAG-u statycznego. Nadmierne odpuszczenie preloadu zmniejsza zapas skoku na dobicie i pogarsza geometrię. Do realnego obniżenia motocykla służą dedykowane elementy oraz właściwa modyfikacja obu końców zawieszenia.

Od czego zacząć ustawianie zawieszenia?
Od sprawdzenia stanu technicznego, zapisania ustawień fabrycznych i zmierzenia R1, R2 oraz R3. Jeżeli nie da się jednocześnie uzyskać prawidłowego SAG-u z kierowcą i statycznego, nie kręć dalej regulacją – dobierz właściwą sprężynę.
