Tarcza hamulcowa nie musi być cienka jak żyletka, żeby nadawała się do wymiany. Czasem jej grubość nadal mieści się w limicie, ale powierzchnia jest nierówna, tarcza ma nadmierne bicie albo jej część robocza została przegrzana. Motocykl zaczyna wtedy pulsować podczas hamowania, kierownica drży, a klamka pracuje nierówno.
Najważniejszy jest pomiar, nie ocena „na oko”. Wyczuwalny rant, niebieskie przebarwienia czy głębokie rowki są sygnałem ostrzegawczym, lecz o dalszej eksploatacji decydują przede wszystkim: minimalna dopuszczalna grubość, różnica grubości w kilku miejscach oraz bicie boczne. Granicę zużycia trzeba sprawdzić dla konkretnego modelu motocykla – na tarczy, w instrukcji serwisowej albo w katalogu producenta części.

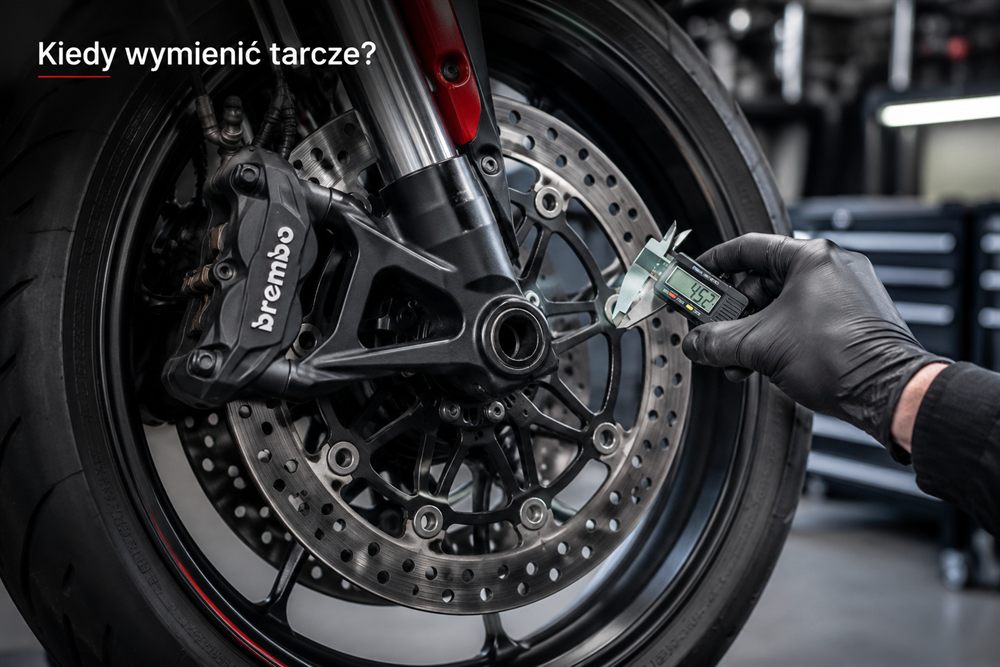

Jak prawidłowo zmierzyć zużycie tarczy hamulcowej?
Do kontroli grubości najlepiej użyć mikrometru o zakresie 0–25 mm i dokładności 0,01 mm. Zwykła suwmiarka przydaje się do szybkiej kontroli, ale jej szczęki często opierają się na rancie tarczy. Wynik wygląda wtedy dobrze, mimo że właściwa powierzchnia robocza jest już wyraźnie cieńsza.
Pomiar wykonuje się na zimnym motocyklu. Rozgrzana tarcza rozszerza się i może zafałszować wynik. Koło nie zawsze trzeba demontować, chociaż w wielu motocyklach dostęp między tarczą, obręczą i zaciskiem jest zbyt mały, aby prawidłowo ustawić mikrometr.
Procedura pomiaru krok po kroku:
- Oczyść tarczę środkiem do czyszczenia hamulców, na przykład Motul Brake Clean, Boll Brake Cleaner albo Liqui Moly Schnell-Reiniger.
- Znajdź oznaczenie minimalnej grubości. Najczęściej występuje jako MIN TH, MIN.TH. lub pełny zapis „minimum thickness”.
- Mierz wyłącznie część roboczą tarczy – tam, gdzie pracują klocki.
- Ustaw mikrometr około 10–15 mm od zewnętrznej krawędzi, omijając niewytarty rant.
- Wykonaj co najmniej sześć pomiarów rozmieszczonych równomiernie po obwodzie.
- Zapisz najniższy i najwyższy wynik.
- Porównaj najniższą wartość z limitem producenta.
Nie istnieje jedna minimalna grubość właściwa dla wszystkich motocykli. Nowe tarcze spotykane na rynku mają przykładowo 3, 4, 4,5 albo 5 mm grubości, zależnie od średnicy, konstrukcji i miejsca montażu. Granica zużycia może wynosić między innymi 3,5 mm dla tarczy nominalnie czteromilimetrowej albo 4–4,5 mm dla tarczy o grubości początkowej 5 mm. To jedynie typowe wartości – wiążące jest oznaczenie konkretnej tarczy lub dokumentacja motocykla. Brembo podkreśla, że po zejściu poniżej określonego limitu producent nie gwarantuje zachowania właściwej skuteczności hamowania.
Jeżeli tarcza ma oznaczenie MIN TH 4,5 mm, a najniższy pomiar wynosi 4,48 mm, część kwalifikuje się do wymiany. Nie ma tu dodatkowego „zapasu na sezon”. Limit jest granicą, a nie punktem rozpoczęcia obserwacji.
Trzeba również zwrócić uwagę na różnicę grubości tarczy, określaną jako DTV – Disc Thickness Variation. Przykładowy zestaw wyników 4,82; 4,81; 4,80; 4,65; 4,79 i 4,81 mm wskazuje na miejscowe zużycie, mimo że wszystkie pomiary mogą jeszcze znajdować się powyżej wartości minimalnej. Taka tarcza może powodować pulsowanie hamulca, ponieważ klocek przy każdym obrocie koła trafia na fragment o innej grubości. EBC wskazuje DTV jako jedną z przyczyn cyklicznego pulsowania podczas hamowania.
Drugim badaniem jest pomiar bicia bocznego. Potrzebny jest czujnik zegarowy z podstawą magnetyczną lub stabilnym uchwytem. Końcówkę czujnika ustawia się na części roboczej tarczy, kilka milimetrów od zewnętrznej krawędzi, a następnie powoli obraca kołem.
Dopuszczalne bicie zależy od motocykla. W wielu konstrukcjach serwisowe limity mieszczą się w zakresie około 0,10–0,30 mm, ale tej wartości nie wolno przyjmować w ciemno. Motocykl sportowy z dużymi pływającymi tarczami może mieć inną tolerancję niż lekki skuter z małą tarczą stałą. Wynik zawsze trzeba porównać z instrukcją serwisową konkretnego modelu.
Przed skazaniem tarczy na wymianę należy sprawdzić:
- czy powierzchnia piasty pod tarczą jest czysta,
- czy między tarczą a piastą nie ma rdzy lub zabrudzeń,
- czy śruby są dokręcone właściwym momentem,
- czy łożyska koła nie mają luzu,
- czy oś koła i tuleje dystansowe są prawidłowo zamontowane,
- czy pływająca tarcza ma normalny luz na bobbinach, a nie wybite mocowanie.
To istotne, ponieważ tarcza może wykazywać bicie po niedbałym montażu, mimo że sama nie została trwale skrzywiona. Najpierw czyści się powierzchnie przylegania i ponawia pomiar. Dopiero później zamawia część.
Objawy zużytej, krzywej lub przegrzanej tarczy
Najbardziej charakterystycznym objawem jest pulsowanie klamki hamulca. Podczas jednostajnego hamowania klamka lekko odpycha palce i ponownie zbliża się do manetki. Częstotliwość pulsowania rośnie wraz z prędkością motocykla. Zwykle wskazuje to na nierówną grubość tarczy, nadmierne bicie albo nierównomierne osadzenie materiału ciernego z klocków.
Nie każde drganie oznacza jednak krzywą tarczę. Jeżeli kierownica wpada w drgania głównie przy jednej prędkości, również bez hamowania, najpierw trzeba sprawdzić oponę, wyważenie koła, łożyska oraz główkę ramy. Wymiana tarcz bez tej kontroli potrafi kosztować ponad 2000 zł i nie usunąć problemu.
Do typowych objawów zużycia należą:
- pulsowanie klamki lub pedału hamulca,
- drgania kierownicy podczas mocniejszego hamowania,
- metaliczne tarcie albo cykliczne szuranie,
- wyczuwalny rant na zewnętrznej krawędzi tarczy,
- głębokie rowki na powierzchni roboczej,
- nierównomierny połysk tarczy,
- niebieskie, fioletowe albo brunatne przebarwienia,
- pęknięcia wychodzące od otworów wentylacyjnych,
- wyraźne osłabienie hamulca po rozgrzaniu,
- nierówne zużycie klocków w jednym zacisku.
Rant sam w sobie nie przesądza o wymianie. Powstaje, ponieważ klocek nie pracuje na ostatnim fragmencie zewnętrznej i wewnętrznej krawędzi. Jeżeli jednak rant jest mocno wyczuwalny paznokciem, pomiar mikrometrem staje się obowiązkowy. Szlifowanie rantu pilnikiem lub szlifierką nie regeneruje tarczy – usuwa jedynie widoczny objaw.
Głębokie rowki często pojawiają się po jeździe na klockach startych do metalowej płytki nośnej. Tarcza może wciąż mieć odpowiednią grubość całkowitą, ale powierzchnia nie będzie prawidłowo współpracowała z nowym klockiem. Hamulec przez długi czas dociera się nierównomiernie, pracuje głośno i ma mniejszą powierzchnię styku. Przy rozległych bruzdach wymiana jest rozsądniejsza niż próba dalszej eksploatacji.
Niebieskie plamy oznaczają miejscowe przegrzanie. Najczęstsze przyczyny to:
- zapieczone tłoczki zacisku,
- zablokowane prowadnice zacisku pływającego,
- źle ustawiona pompa hamulcowa,
- stale naciskający pedał tylnego hamulca,
- jazda z lekko wciśniętą klamką,
- długie hamowanie na zjeździe,
- torowa eksploatacja na niewłaściwych klockach.
Samo przebarwienie nie zawsze dyskwalifikuje tarczę. Jeżeli jednak występuje razem z pulsowaniem, zmianą struktury powierzchni albo biciem przekraczającym limit, tarczę trzeba wymienić. Przed montażem nowej części trzeba usunąć przyczynę przegrzewania. Nowa tarcza pracująca z zapieczonym zaciskiem może zostać uszkodzona podczas pierwszej dłuższej jazdy.
Szczególnej uwagi wymagają tarcze pływające. Ich zewnętrzny pierścień jest połączony z wewnętrznym nośnikiem za pomocą nitów lub bobbinów. Niewielki luz poprzeczny i charakterystyczne „cykanie” podczas poruszania tarczą mogą być normalne. Niepokojący jest natomiast duży luz promieniowy, wyraźne uderzanie pierścienia o mocowania, owalne otwory albo nierównomierna praca poszczególnych bobbinów.
Tarczy nie należy dalej używać, gdy:
- grubość spadła do wartości MIN TH lub poniżej,
- pojawiło się pęknięcie,
- tarcza ma wyraźne odkształcenie,
- bicie przekracza limit serwisowy,
- mocowania tarczy pływającej są wybite,
- powierzchnia zaczyna się łuszczyć,
- tarcza została silnie przegrzana i powoduje pulsowanie.
Pęknięcie jest decyzją graniczną. Motocykla nie powinno się odprowadzać do warsztatu „ostrożnie, tylko kilka kilometrów”. Pozostaje transport na przyczepie, w busie albo pomoc drogowa.
Ile kosztuje wymiana tarczy i kiedy trzeba wymienić również klocki?
Koszt zależy przede wszystkim od tego, czy motocykl ma jedną czy dwie tarcze z przodu oraz czy są to tarcze stałe, czy pływające. Różnica jest duża. Prosta tylna tarcza może kosztować kilkaset złotych, natomiast komplet markowych przednich tarcz pływających do motocykla sportowego przekracza 2000 zł.
W polskich sklepach można spotkać między innymi:
- małe, stałe tarcze do skuterów i lekkich motocykli: około 180–350 zł za sztukę,
- typowe tylne tarcze NG, TRW lub Brembo: około 350–650 zł,
- przednie tarcze stałe: zwykle 500–750 zł za sztukę,
- przednie tarcze pływające: około 800–1300 zł za sztukę,
- sportowe tarcze pływające klasy premium: często 1200–1800 zł za sztukę.
Dla porównania, aktualne oferty obejmują małe tarcze 4 Ride za około 216 zł, tylną tarczę Brembo za około 378 zł, przednie tarcze stałe Brembo w okolicach 600–700 zł oraz pływające modele Brembo przekraczające 1000 zł za sztukę.
Najdroższy typowy scenariusz dotyczy motocykla z dwiema pływającymi tarczami z przodu:
- dwie tarcze: 1600–2600 zł,
- dwa komplety klocków: około 250–700 zł,
- nowe śruby tarcz, jeśli producent wymaga ich wymiany: około 50–200 zł,
- robocizna: zwykle 150–400 zł,
- ewentualny serwis dwóch zacisków: około 150–400 zł.
Łącznie trzeba przygotować około 2050–4300 zł. W motocyklach premium, modelach torowych albo przy zastosowaniu oryginalnych części cena może być jeszcze wyższa.
Wymiana pojedynczej tylnej tarczy jest wyraźnie tańsza. Typowy rachunek wynosi:
- tarcza: 300–650 zł,
- klocki: 80–250 zł,
- robocizna: 80–200 zł,
- drobne materiały: 20–50 zł.
Łącznie daje to zwykle 480–1150 zł.
Polskie serwisy podają za samą wymianę tarczy od około 80–120 zł w prostych przypadkach do 180–250 zł za sztukę w warsztatach z wyższą stawką lub przy trudniejszym dostępie. Niektóre cenniki zakładają, że koło zostało już zdemontowane, dlatego przed oddaniem motocykla trzeba zapytać, czy cena obejmuje demontaż koła, czyszczenie piasty, kontrolę bicia i montaż zacisku.
Nowa tarcza powinna pracować z nowymi klockami. Stare klocki mają powierzchnię dopasowaną do rowków poprzedniej tarczy. Po przełożeniu na nową część stykają się z nią tylko fragmentami, co pogarsza początkową skuteczność, wydłuża docieranie i może powodować nierównomierne nanoszenie materiału ciernego.
Pozostawienie starych klocków ma sens wyłącznie w wyjątkowej sytuacji: mają minimalny przebieg, idealnie równą powierzchnię, producent dopuszcza ich dalsze użycie, a tarczę wymieniono z przyczyny niezwiązanej ze zużyciem powierzchni roboczej. W praktyce oszczędność wynosząca 100–300 zł jest mała wobec kosztu nowych tarcz i ryzyka ponownego demontażu.
Przy dwóch tarczach na jednej osi sytuacja wymaga oceny obu stron. Nie ma uniwersalnego obowiązku wymiany tarcz parami tak jak w samochodzie, ale pozostawienie jednej mocno zużytej tarczy obok nowej jest słabą decyzją. Różna powierzchnia, grubość i zdolność odprowadzania ciepła mogą powodować nierówne zachowanie hamulca.
Można wymienić jedną tarczę, gdy druga:
- ma wyraźny zapas ponad minimalną grubość,
- nie wykazuje nadmiernego bicia,
- ma równą powierzchnię bez przegrzań,
- pochodzi z tej samej serii i ma identyczne parametry,
- pracowała krótko, a pierwsza została uszkodzona mechanicznie, na przykład podczas transportu.
Jeżeli obie tarcze są blisko limitu, wymienia się komplet. Odkładanie drugiej strony o kilka miesięcy oznacza ponowny demontaż koła, kolejny komplet klocków i drugi okres docierania.
Po montażu trzeba sprawdzić moment dokręcenia śrub w dokumentacji motocykla. Nie należy używać wartości znalezionej dla podobnego modelu. W zależności od konstrukcji śruby mogą wymagać środka zabezpieczającego gwint, na przykład Loctite 243, albo wymiany na nowe. Nadmiar mocnego kleju, zastosowanie preparatu Loctite 270 bez zaleceń producenta lub dokręcanie kluczem udarowym utrudniają późniejszy demontaż i mogą uszkodzić gwint w piaście.
Nowe tarcze i klocki trzeba dotrzeć. Przez pierwsze 150–300 km należy unikać długiego trzymania hamulca, nagłego zatrzymywania z wysokiej prędkości oraz postoju z mocno zaciśniętą klamką bezpośrednio po ostrym hamowaniu. Lepsza jest seria umiarkowanych hamowań z przerwami na schłodzenie. Dokładną procedurę trzeba dostosować do instrukcji producenta klocków.
Pierwsza kontrola po wymianie powinna obejmować:
- sprawdzenie szczelności układu,
- kontrolę swobodnego obrotu koła,
- ponowną ocenę śrub i zacisków,
- obserwację, czy jedna tarcza nie nagrzewa się wyraźnie bardziej,
- kontrolę pulsowania po dotarciu zestawu.
Najgorszy błąd to kupienie nowej tarczy bez sprawdzenia zacisku. Zapieczony tłoczek, brudne prowadnice albo źle ustawiona pompa mogą szybko przegrzać nową część. Najpierw usuwa się przyczynę zużycia, później montuje części.
FAQ – najczęstsze pytania o tarcze hamulcowe w motocyklu
Czy grubość tarczy można zmierzyć suwmiarką?
Można wykonać pomiar orientacyjny, ale dokładniejszy jest mikrometr. Suwmiarka łatwo opiera się na niewytartym rancie i pokazuje wynik większy od rzeczywistej grubości powierzchni roboczej.
Jaki rant na tarczy jest dopuszczalny?
Nie ocenia się go na podstawie wysokości „na palec”. Trzeba zmierzyć część roboczą i porównać ją z oznaczeniem MIN TH. Nawet niewielki rant może występować na sprawnej tarczy, a duży zwykle oznacza znaczne zużycie.
Czy krzywą tarczę motocyklową można prostować?
Nie jest to rozsądna naprawa motocykla drogowego. Prostowanie nie gwarantuje przywrócenia właściwości materiału ani stabilności po kolejnym rozgrzaniu. Tarcza przekraczająca limit bicia powinna zostać wymieniona po wykluczeniu błędu montażowego i zabrudzonej piasty.
Czy tarczę można przetoczyć?
Zwykle nie. Motocyklowe tarcze mają mały zapas między grubością nominalną a minimalną. Obróbka szybko sprowadza je do limitu, a koszt operacji nie uzasadnia ryzyka. Decydujące są instrukcje producenta konkretnej tarczy.
Czy zawsze trzeba wymieniać klocki razem z tarczą?
W praktyce tak. Nowa tarcza i nowe klocki tworzą równą parę cierną. Stare klocki są dopasowane do powierzchni poprzedniej tarczy i mogą pogorszyć docieranie nowego zestawu.
Czy tarcze przednie wymienia się parami?
Nie jest to bezwzględna zasada dla każdego motocykla, ale komplet wymienia się, gdy obie tarcze mają podobny przebieg i zbliżają się do limitu. Jedną sztukę można pozostawić tylko po dokładnym pomiarze grubości, bicia i stanu powierzchni.
Czy niebieska tarcza zawsze nadaje się do wymiany?
Nie zawsze, lecz przebarwienie świadczy o wysokiej temperaturze. Jeżeli towarzyszą mu pulsowanie, pęknięcia, miejscowe odkształcenie lub nierówna powierzchnia, tarczę należy wymienić. Trzeba też znaleźć przyczynę przegrzania.
Czy z pękniętą tarczą można dojechać do warsztatu?
Nie. Pęknięcie może się powiększyć podczas kolejnego hamowania. Motocykl powinien trafić do serwisu na przyczepie, lawecie albo w busie.
Od czego zacząć, gdy hamulec pulsuje?
Najpierw zmierz grubość tarczy w co najmniej sześciu miejscach, następnie sprawdź bicie czujnikiem zegarowym. Jeżeli wyniki są prawidłowe, skontroluj czystość piasty, łożyska koła, zaciski, oponę i główkę ramy. Wymiana tarczy bez tych pomiarów jest kosztownym zgadywaniem.
